Goliath GL-IPH935.2 IP-Video-Türsprechanlage für 9 Familien

Ausführung GL-IPH935 – IP Video Türsprechanlage

Produkt: GL-IPH935.2

GL-IPH935.2 – Montageart: Unterputzdose · Außenstation: 1× Außenstation, Silber · Monitor: 9 Monitore, 7 Zoll Schwarz · Erweiterungen: Fingerprint · Gebäude: 9 Familienhaus · System: IP System

3.075,00 €

% 3.440,00 € (365,00 € gespart)

Sofort verfügbar, Lieferzeit: 1-3 Tage

Monitor Farbe

7 Zoll Weiß

7 Zoll Schwarz

10 Zoll Weiß

10 Zoll Schwarz

Türklingel Farbe

Anthrazit

Silber

Montage

Unterputzdose

Aufputz Dose

Produktnummer: GL-IPH935.2

Premium-IP-Set für 9 Familien mit anthrazitfarbener Außenstation und weißen 7-Zoll-Monitoren vor einem Hauseingang — Ausstattungsbeispiel für 9 Familien mit weißen 7-Zoll-Monitoren. Maßgeblich ist die gewählte Produktkonfiguration.

Goliath Premium IP · 9 Familien

Besucher an neun Haushalte vermitteln.

Am Eingang eines Neunfamilienhauses wählen Besucher die gewünschte Wohnung. Die zugeordneten Innenmonitore zeigen das Kamerabild und ermöglichen Gegensprechen sowie die Bedienung des angeschlossenen Türöffners.

Monitorgröße, Anzahl, Farbe, Montage und enthaltene Zutrittsmodule richten sich nach Ihrer gewählten Ausführung.

Für 9 Wohneinheiten planen

Planen Sie eine gut lesbare Beschriftung für die neun Haushalte und ausreichend Platz für den gewählten Rahmen. Die Abmessungen ergeben sich aus der tatsächlichen Außenstations- und Modulkombination.

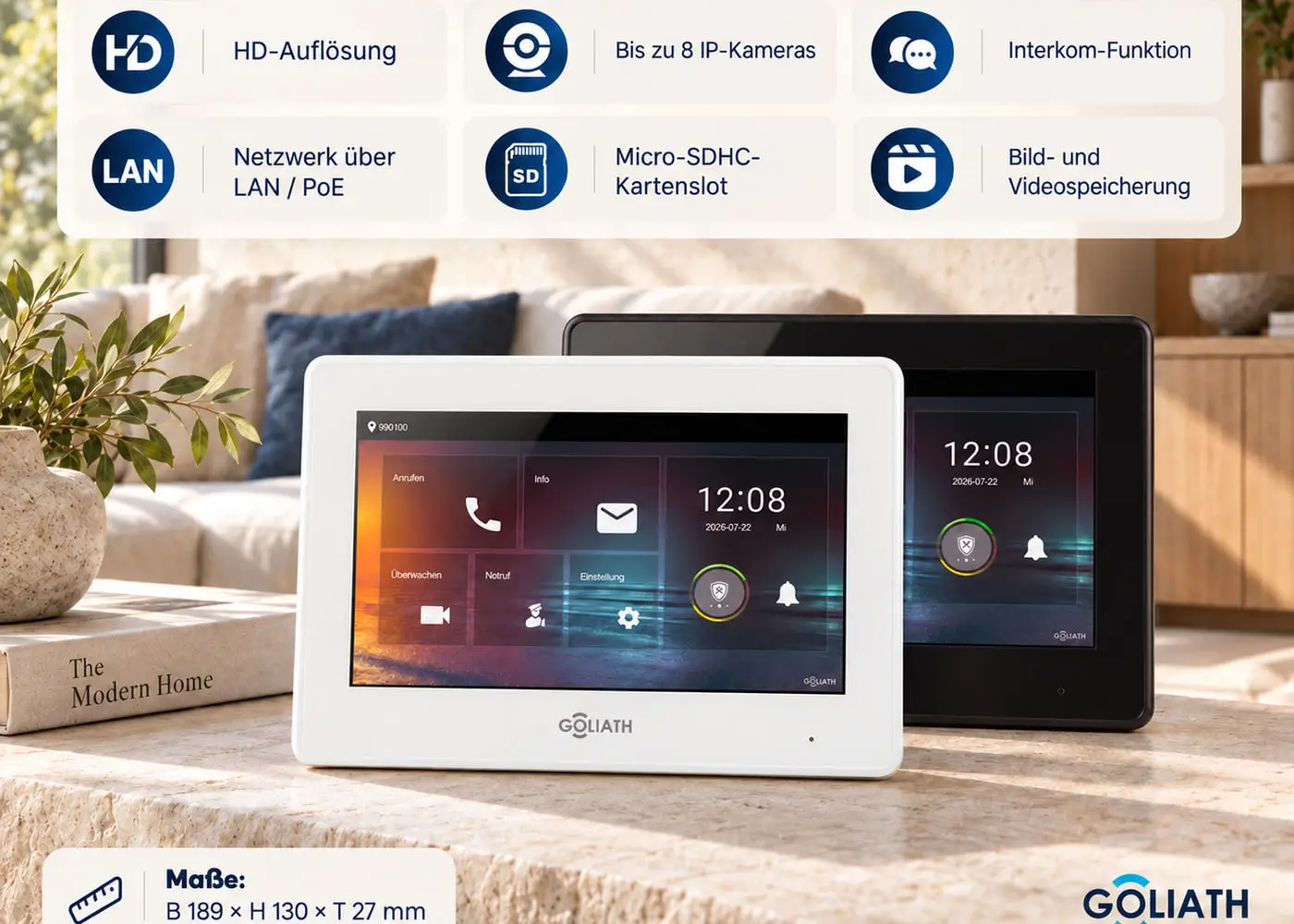

Innenmonitor

Ihr Besuch auf einen Blick.

Das Kamerabild erscheint auf dem Touchscreen. Sie sprechen über das integrierte Mikrofon und den Lautsprecher mit Ihrem Besuch und bedienen den angeschlossenen Türöffner am Monitor.

7- oder 10-Zoll-Touchscreen, je nach Auswahl
Besuchernachrichten sowie Bild-, Audio- und Videoaufnahmen je nach Einrichtung
Anschlüsse für Wohnungsklingel und geeigneten aktiven Gong

Weitere Monitorfunktionen

Klingelton je Türstation wählbar
Passwortgeschütztes Menü
Einbindung kompatibler IP-Kameras und NVRs nach Modell und Konfiguration
Alarmanschlüsse gemäß Anleitung des gewählten Monitors

Anthrazitfarbene Premium-IP-Außenstation mit 9 Klingeltasten, horizontal und vertikal dargestellt

Außenstation · 9 Klingeltasten

Den Eingangsbereich im Blick.

Die Full-HD-Kamera zeigt den Bereich vor Ihrer Tür. Das Weitwinkelobjektiv erfasst auch seitlich stehende Besucher; Infrarot-Nachtsicht unterstützt die Bildübertragung bei Dunkelheit.

2-Megapixel-Kamera mit 180° diagonalem Blickwinkel
Frontplatte aus eloxiertem Aluminium
Beleuchtetes Namensschild und integrierter Sabotageschutz

Montage horizontal oder vertikal mit passendem Rahmen und Gehäuse. Ein Briefkasteneinbau erfordert eine passende Einbaulösung.

Smartphone und Tablet zeigen einen Besucher in der DMSS-App; Hinweise zu Benachrichtigungen und Internetverbindung

App

Auch unterwegs mit Besuchern sprechen.

Sehen Sie das Live-Bild Ihrer Türstation, sprechen Sie mit Ihrem Besuch und öffnen Sie den angeschlossenen Türöffner vom Smartphone aus.

Kostenlose App ohne Abonnement
Einrichtung per QR-Code gemäß Anleitung
Zweiter Türöffner mit passender Erweiterung ansteuerbar

Für den Fernzugriff benötigt die Anlage eine Internetverbindung über Ihr Netzwerk. Auch das Smartphone muss online sein. Kosten Ihres Internet- oder Mobilfunktarifs bleiben davon unberührt.

Webinterface auf Computer und Notebook mit passwortgeschütztem Login, Nutzerrechten und Netzwerkeinstellungen

Einrichtung

Einstellungen am Computer verwalten.

Über das passwortgeschützte Webinterface richten Sie die Anlage im lokalen Netzwerk ein. So passen Sie die Türkommunikation an Ihr Gebäude und die installierten Module an.

Benutzer und Zugangsrechte verwalten
Netzwerk, Bild und Ton einstellen
Öffnungsdauer der Türöffner und Rückmeldungen konfigurieren

Module und Ereignisse verwalten

Fingerprint, Zahlencode und RFID lassen sich bei installierter Ausstattung konfigurieren. System- und Ereignisprotokolle helfen bei der Verwaltung. Verfügbare Menüs richten sich nach Gerät und Firmware.

Computer und Anlage müssen im passenden Netzwerk erreichbar sein. Das lokale Webinterface ist vom App-Fernzugriff zu unterscheiden.

Fingerprint-, Zahlencode-, Feedback- und RFID-Modul in Anthrazit und Silber mit Funktionsübersicht

Ausstattung nach Auswahl

So möchten Sie nach Hause kommen.

Mit dem passenden Zutrittsmodul öffnen Sie Ihre Tür per Fingerabdruck, Zahlencode oder RFID. Das Feedback-Modul zeigt Besuchern den Status der Anlage.

Fingerprint: Fingerabdrücke Benutzern zuordnen und bei Bedarf löschen.
Zahlencode: Zugang über die Tastatur; getrennte Codes für zwei entsprechend angeschlossene Türöffner möglich.
RFID: Kontaktlos öffnen mit kompatiblem Chip, Sticker oder einer Karte.
Feedback: LED-Anzeige für Klingeln, Gespräch und Türöffnung.

Die Abbildung zeigt Fingerprint, Zahlencode, Feedback und RFID als Ausstattungsoptionen. Enthalten sind die Module Ihrer gewählten Variante. Zusätzliche Module müssen zur Außenstation und zum Rahmen passen.

IHR SET - Lieferumfang

Was gehört zum Set für 9 Familien?

Die Zusammenstellung folgt Ihrer ausgewählten Variante.

Komponenten des Premium-IP-Sets

Außenstation für 9 Wohneinheiten mit den gewählten Modulen und passendem Rahmen
Montagedose entsprechend Ihrer Auswahl
Innenmonitor oder Innenmonitore in gewählter Anzahl, Größe und Farbe
PoE-Switch mit Netzteil
Bei RFID-Ausstattung: 9× RFID-Transponder – einer je Klingeltaste

Weitere auf den Bildern gezeigte Module sind Ausstattungsbeispiele. Maßgeblich sind die ausgewählte Ausführung und die zugehörigen Produktangaben.

Ein Goliath-Set auspacken.

Einblick in das Auspacken eines Goliath-Sets. Der Lieferumfang richtet sich nach Ihrer gewählten Ausführung.

Technik im Überblick

Die Details für Ihre Planung.

Die Kameradaten beziehen sich auf die Außenstation. Monitor und Zubehör richten sich nach der Ausführung.

Außenstation und System
Verbindung	Premium IP über LAN / PoE
Kamera	2 MP CMOS, Full-HD
Blickwinkel	180° diagonal · 160° horizontal · 82° vertikal
Nachtsicht	Infrarot
Frontplatte	Eloxiertes Aluminium
Schutz	IP65 · Stoßfestigkeit IK07
Montage	Aufputz oder Unterputz nach Auswahl; Ausrichtung mit passendem Rahmen
Türöffner 1	Potenzialfreier Kontakt NO / COM gemäß Anschlussplan
Türöffner 2	Zusätzliches Sicherheitsmodul AV-VTZ16 erforderlich

Innenmonitor und Speicher

In der Serie stehen 7- und 10-Zoll-Monitore zur Auswahl. Die mitgelieferte Anzahl, Größe und Farbe sehen Sie in Ihrer Produktkonfiguration.

Displayauflösung: 1024 × 600 Pixel
7-Zoll-Ausführung: Steckplatz für eine Micro-SD-Karte
10-Zoll-Ausführung: 8 GB interner Speicher

Für Anschlüsse, unterstützte Kameras und Erweiterungen gilt die Anleitung des tatsächlich ausgewählten Monitormodells.

Anschluss & Bedienung

Gut vorbereitet für den Einbau.

Montage · LAN / PoE

Montieren. Verbinden. Einrichten.

Monteur befestigt die Außenstation einer Video-Türsprechanlage neben einer Haustür

Ihr Premium-IP-Set wird vorkonfiguriert geliefert. So bereiten Sie die Installation vor:

Kamera ausrichten: Empfohlene Montagehöhe: 145–165 cm über dem Boden, gemessen bis zur Kameralinse. Prüfen Sie das Kamerabild am vorgesehenen Montageort. Vor dem Wandausschnitt die Maße der gewählten Montagedose abgleichen.
Stationen verbinden: Für jedes PoE-Gerät – jeden Innenmonitor und jede Außenstation – ein eigenes RJ45-Netzwerkkabel zum PoE-Switch vorsehen.
Stromversorgung herstellen: PoE-Switch über das zugehörige Netzteil versorgen. PoE überträgt Daten und versorgt die dafür vorgesehenen Stationen über dasselbe Netzwerkkabel.
Vorkonfiguriert anschließen: Die Anlage wird bereits eingerichtet geliefert – anschließen und loslegen. Nach fachgerechtem Anschluss stehen Klingelruf, Videogespräch und die Bedienung des angeschlossenen Türöffners bereit. Für App-Fernzugriff den PoE-Switch mit Router und Internet verbinden und die App gemäß Anleitung einrichten.

Auch ohne Internet: Die lokale Türkommunikation funktioniert im eingerichteten System.

Türöffner richtig anschließen

Für den Türöffner ist zusätzlich eine zweiadrige Leitung zwischen Außenstation und Türöffner gemäß Anschlussplan erforderlich. Der potenzialfreie Kontakt NO / COM schaltet den Türöffner, liefert aber selbst keine Versorgungsspannung.

Der Türöffner benötigt eine eigene, passende Spannungsversorgung. Häufig sind 12 V vorgesehen; prüfen Sie die erforderliche Spannung und Stromart (AC/DC) in den Herstellerangaben oder fragen Sie beim Türöffner-Hersteller nach.

Für einen zweiten Türöffner ist das zusätzliche Sicherheitsmodul AV-VTZ16 erforderlich. Es gehört nicht automatisch zum Set.

Sicherheitsmodul für den zweiten Türöffner ansehen

Anschlussplan und Anleitungen

Der IP-Anschlussplan zeigt die Verkabelung von Außenstation, Innenmonitoren und PoE-Switch. Nutzen Sie zur Installation zusätzlich die Anleitung Ihrer Komponenten.

IP-Anschlussplan (PDF, neuer Tab)Bedienungsanleitungen Installationsvideos (YouTube, neuer Tab)
