Goliath GL-HB940A.1 2-Draht-Video-Türsprechanlage für 9 Familien

Ausführung GL-HB940A – 2-Draht BUS Video Türsprechanlage mit Kamera

Produkt: GL-HB940A.1

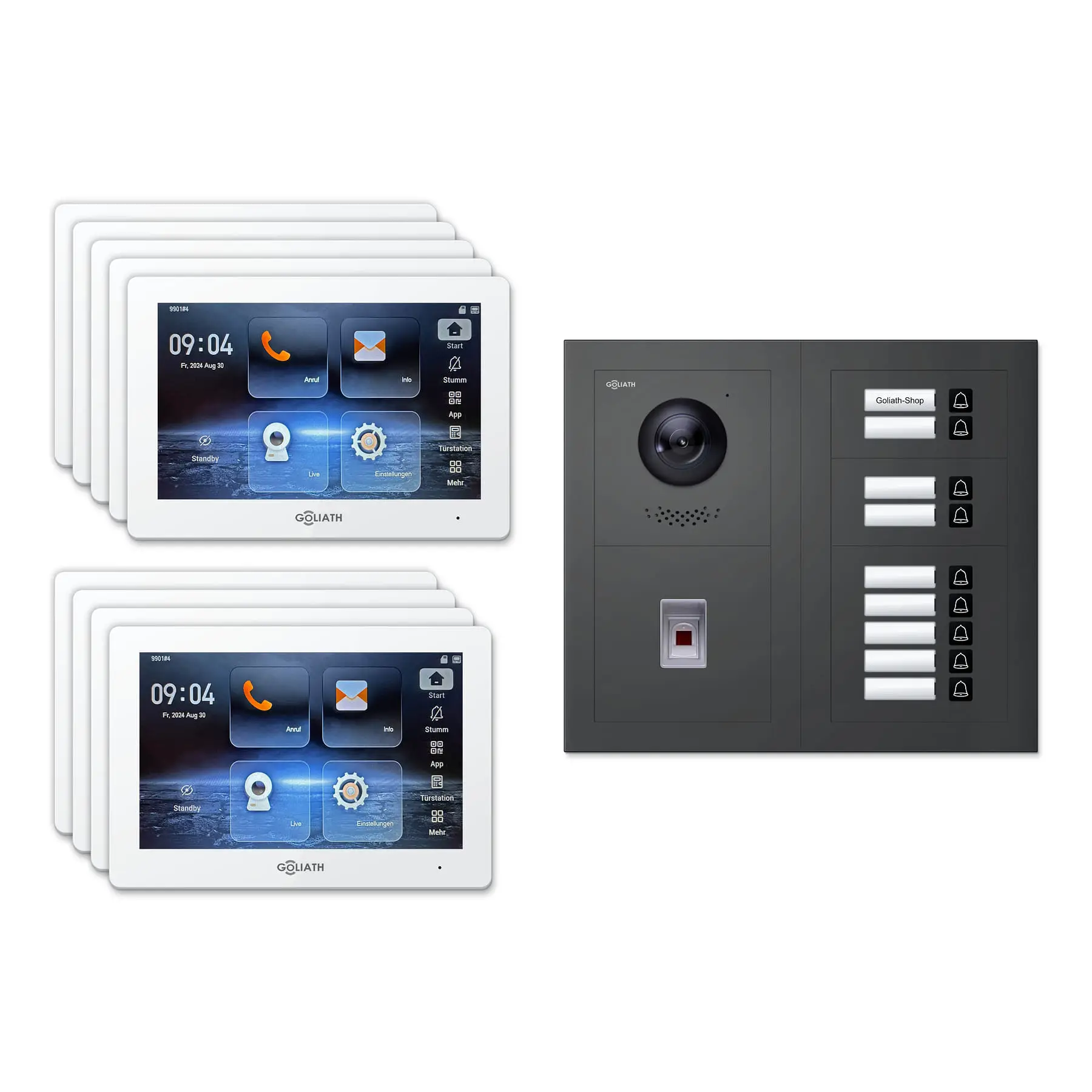

GL-HB940A.1 – Montageart: Aufputz Dose · Außenstation: 1× Außenstation, Anthrazit · Monitor: 9 Monitore, 7 Zoll Weiß · Erweiterungen: Fingerprint · Gebäude: 9 Familienhaus

3.145,00 €

% 3.518,00 € (373,00 € gespart)

Sofort verfügbar, Lieferzeit: 1-3 Tage

Monitor Farbe

7 Zoll Weiß

7 Zoll Schwarz

Türklingel Farbe

Anthrazit

Silber

Montage

Unterputzdose

Aufputz Dose

Produktnummer: GL-HB940A.1

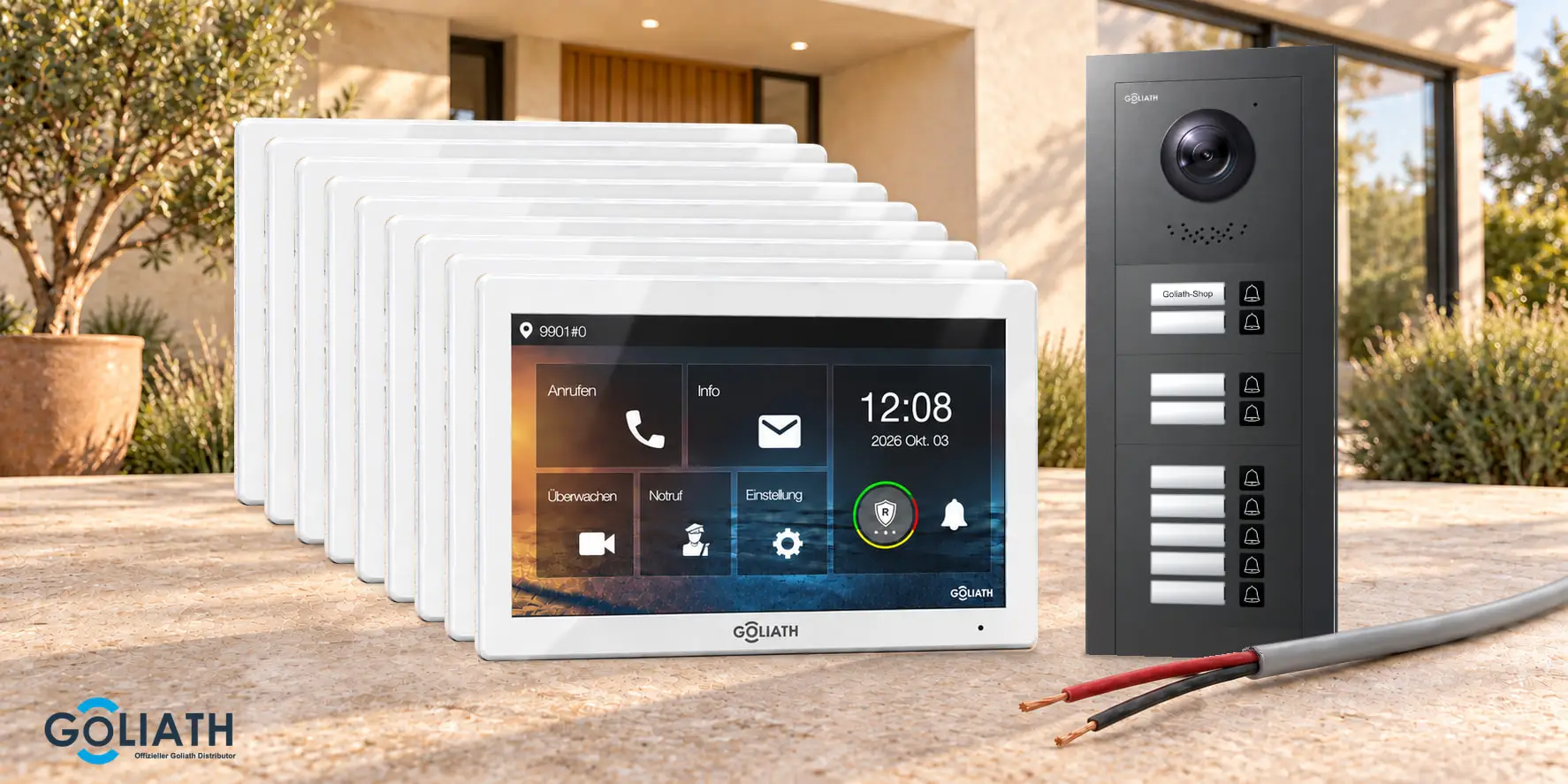

Premium-2-Draht-Set für 9 Familien mit weißen 7-Zoll-Innenmonitoren – Ausstattungsbeispiel — Premium-2-Draht-Set für 9 Familien: Abbildung einer Ausführung. Anzahl, Farbe, Montage und Ausstattung richten sich nach Ihrer Auswahl.

Goliath Premium 2-Draht · 9 Familien

Ein Eingang für 9 Haushalte.

Die Goliath Premium 2-Draht-BUS-Video-Türsprechanlage für 9 Familien ordnet die Klingelrufe den jeweiligen Wohnungen zu. Besucher wählen den gewünschten Haushalt an der Außenstation. Am zugeordneten Innenmonitor sehen Bewohner das Kamerabild, sprechen mit dem Besuch und bedienen den angeschlossenen Türöffner.

Die 2-Draht-Ausführung verbindet die Stationen über den BUS-Verteiler. Vorhandene Leitungen vorab auf Eignung prüfen.

Für 9 Wohneinheiten planen

Achten Sie auf eine gut lesbare Beschriftung für die neun Haushalte und ausreichend Platz für die gewählte Außenstation.

Innenmonitor

Ihr Besuch auf einen Blick.

Das Kamerabild erscheint auf dem Touchscreen. Über Mikrofon und Lautsprecher sprechen Sie mit Ihrem Besuch. Der angeschlossene Türöffner lässt sich direkt am Monitor bedienen.

7-Zoll-Touchscreen
7-Zoll-Ausführung: Steckplatz für eine Micro-SD-Karte
Bild- und Videoaufnahmen sowie Besuchernachrichten je nach Einrichtung

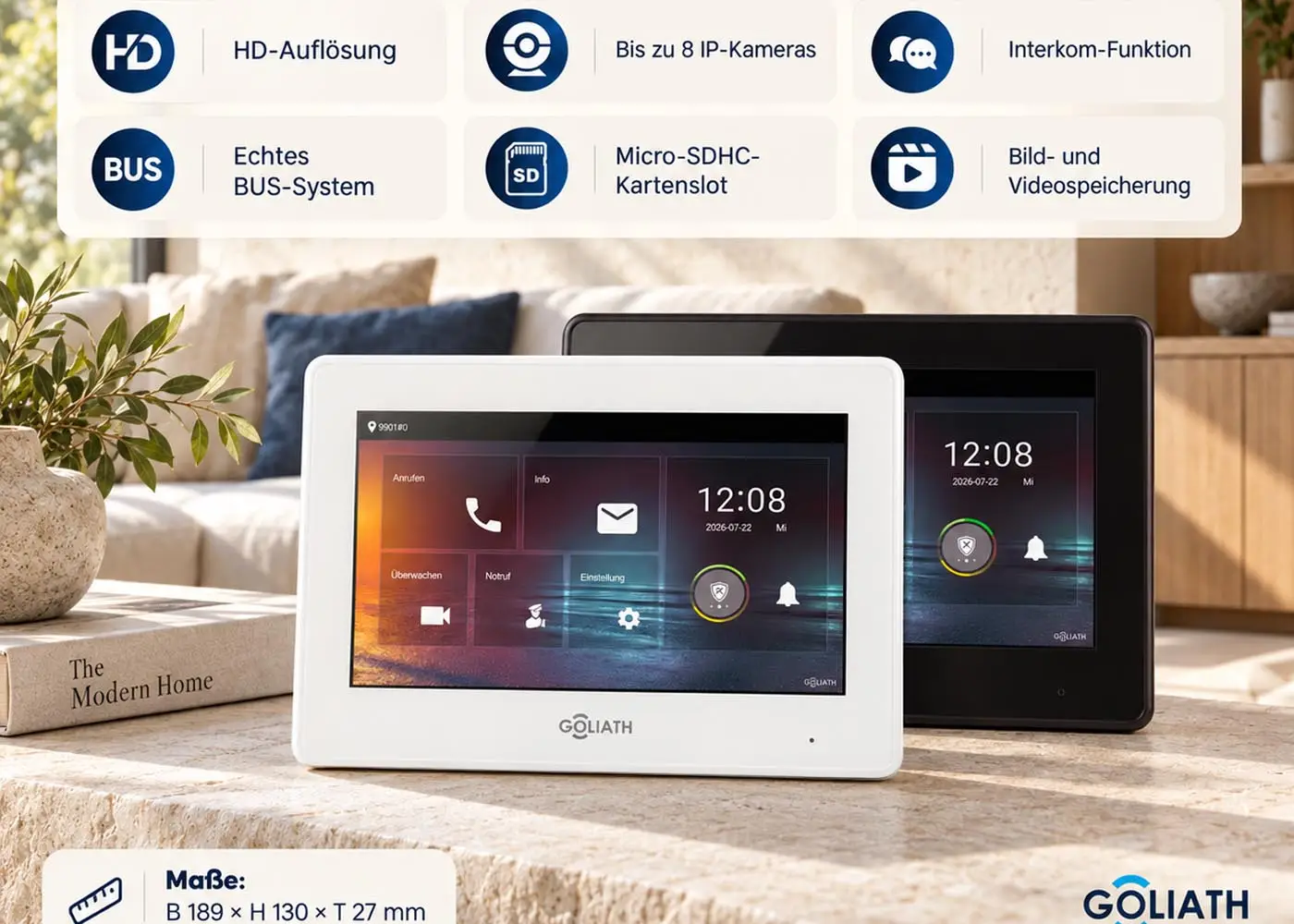

Die Abbildung zeigt den 7-Zoll-Monitor. Größe, Anzahl und Farbe Ihrer Innenstationen entnehmen Sie der Variantenauswahl. Eine geeignete Micro-SD-Karte wird für die Aufnahmefunktionen des 7-Zoll-Monitors benötigt.

Premium-Außenstation mit 9 Klingeltasten als Ausstattungsbeispiel

Außenstation · 9 Klingeltasten

Den Eingangsbereich im Blick.

Die Video-Türsprechanlage zeigt Ihnen, wer vor der Tür steht. Kamera, Mikrofon und Lautsprecher ermöglichen das Gespräch, bevor Sie öffnen.

2-Megapixel-Kamera mit 180° diagonalem Blickwinkel
Frontplatte aus eloxiertem Aluminium
9 Klingeltasten für getrennte Wohneinheiten

Montage horizontal oder vertikal mit passendem Rahmen und Gehäuse. Die Abbildung zeigt eine Ausstattungsoption; enthaltene Module richten sich nach Ihrer Auswahl.

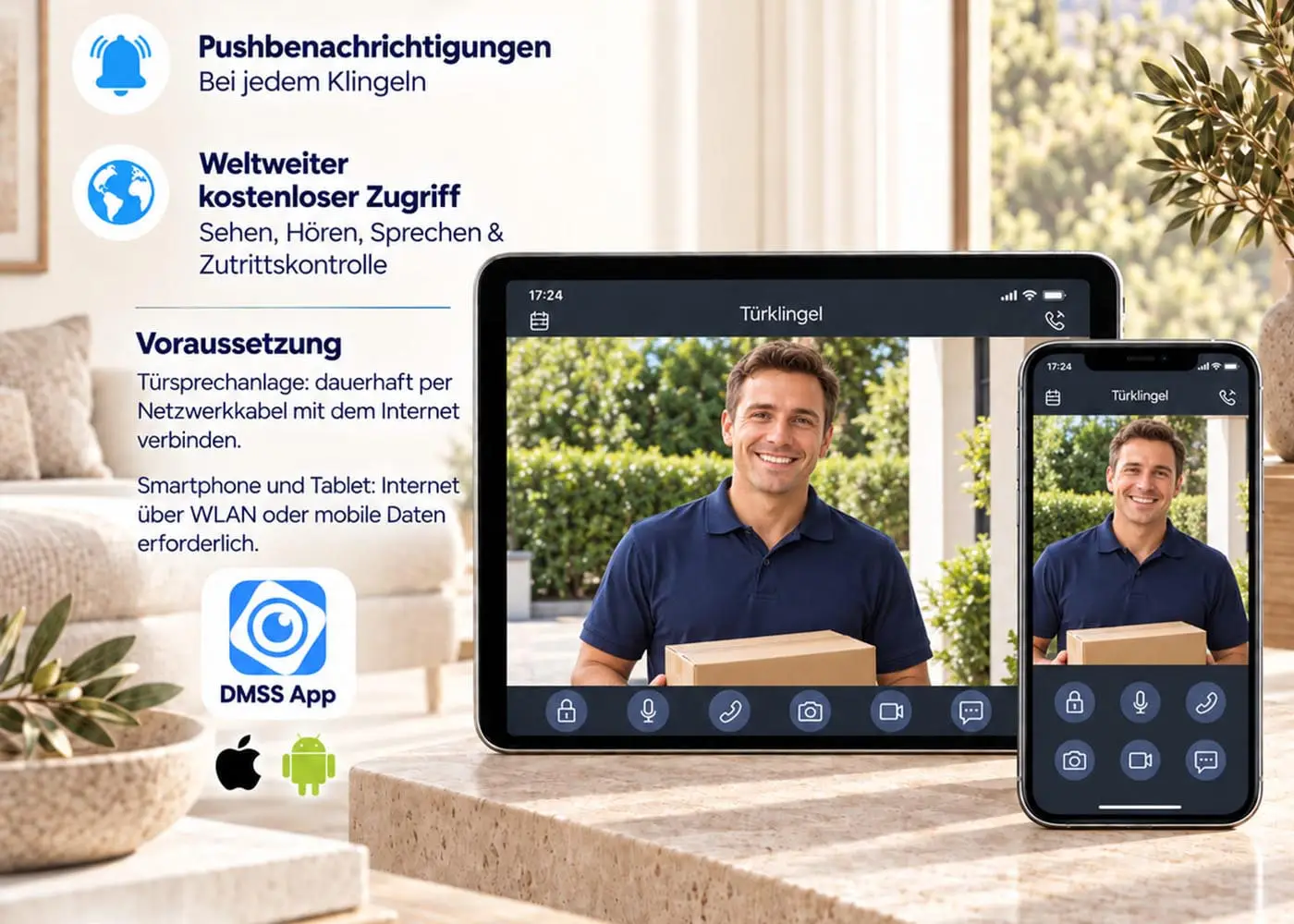

DMSS-App auf Smartphone und Tablet mit Besucherbild und Funktionen für Gespräch und Türöffnung

App

Auch unterwegs mit Besuchern sprechen.

Mit der eingerichteten DMSS-App sehen Sie das Besucherbild, nehmen das Gespräch an und bedienen den angeschlossenen Türöffner.

Benachrichtigung bei einem Klingelruf
Live-Bild und Gegensprechen über das Smartphone
Einrichtung gemäß Anleitung und Geräteversion

Für den Fernzugriff den BUS-Verteiler über seinen Netzwerkanschluss mit dem Router und Internet verbinden. Auch Smartphone oder Tablet benötigen Internet. Die lokale Türkommunikation funktioniert im eingerichteten System ohne Internetzugang.

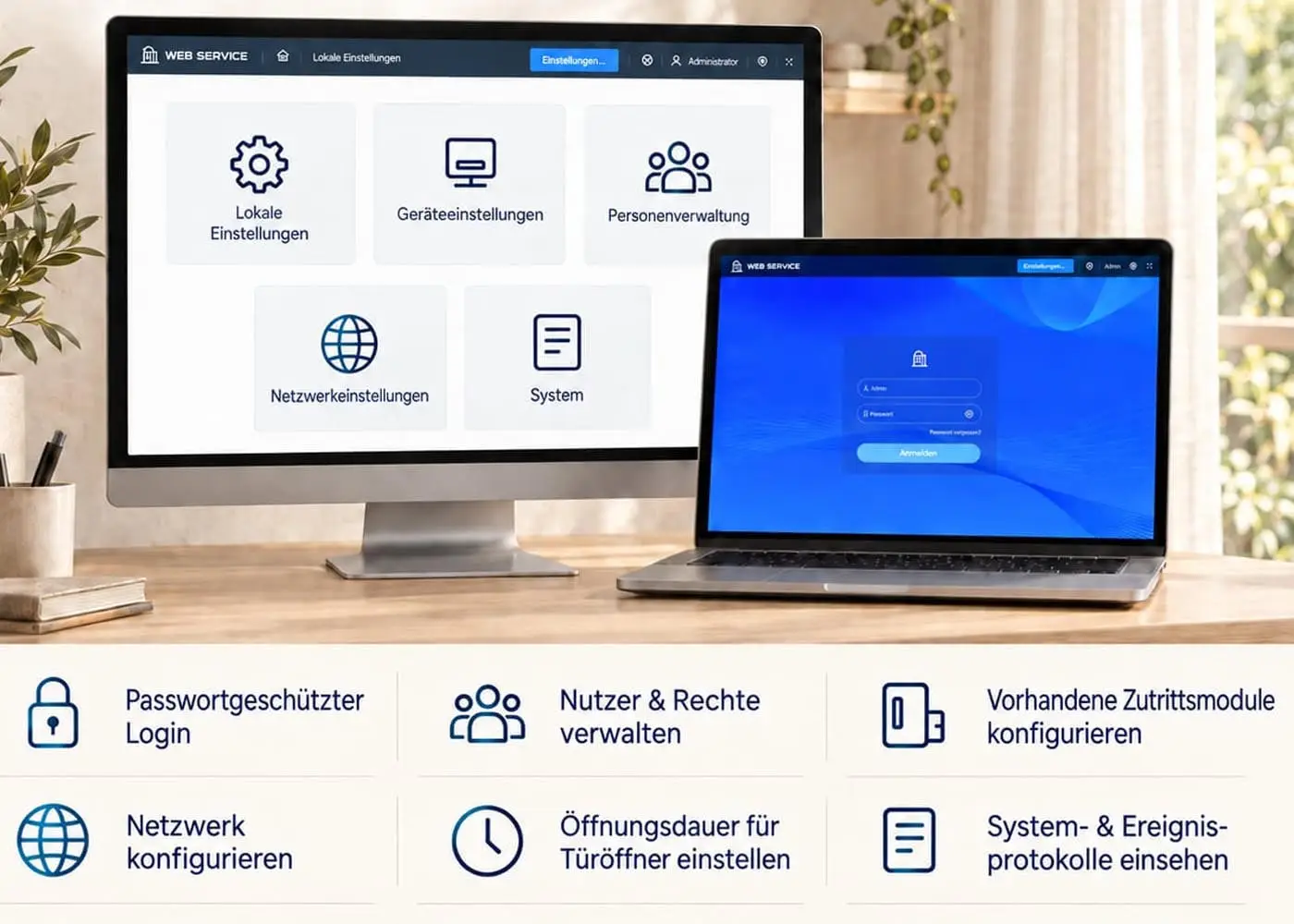

Passwortgeschütztes Goliath Webinterface mit Geräte- und Netzwerkeinstellungen

Einrichtung

Einstellungen am Computer verwalten.

Im lokalen Netzwerk erreichen Sie das Webinterface der Außenstation. Dort passen Sie die Anlage an Ihr Haus und die eingerichteten Innenstationen an.

Netzwerk sowie Bild und Ton einstellen
Klingelruf und Monitorzuordnung konfigurieren
Öffnungsdauer des angeschlossenen Türöffners einstellen

Verfügbare Menüs richten sich nach Gerät und Firmware. Nutzen Sie die Anleitung der tatsächlichen Ausführung.

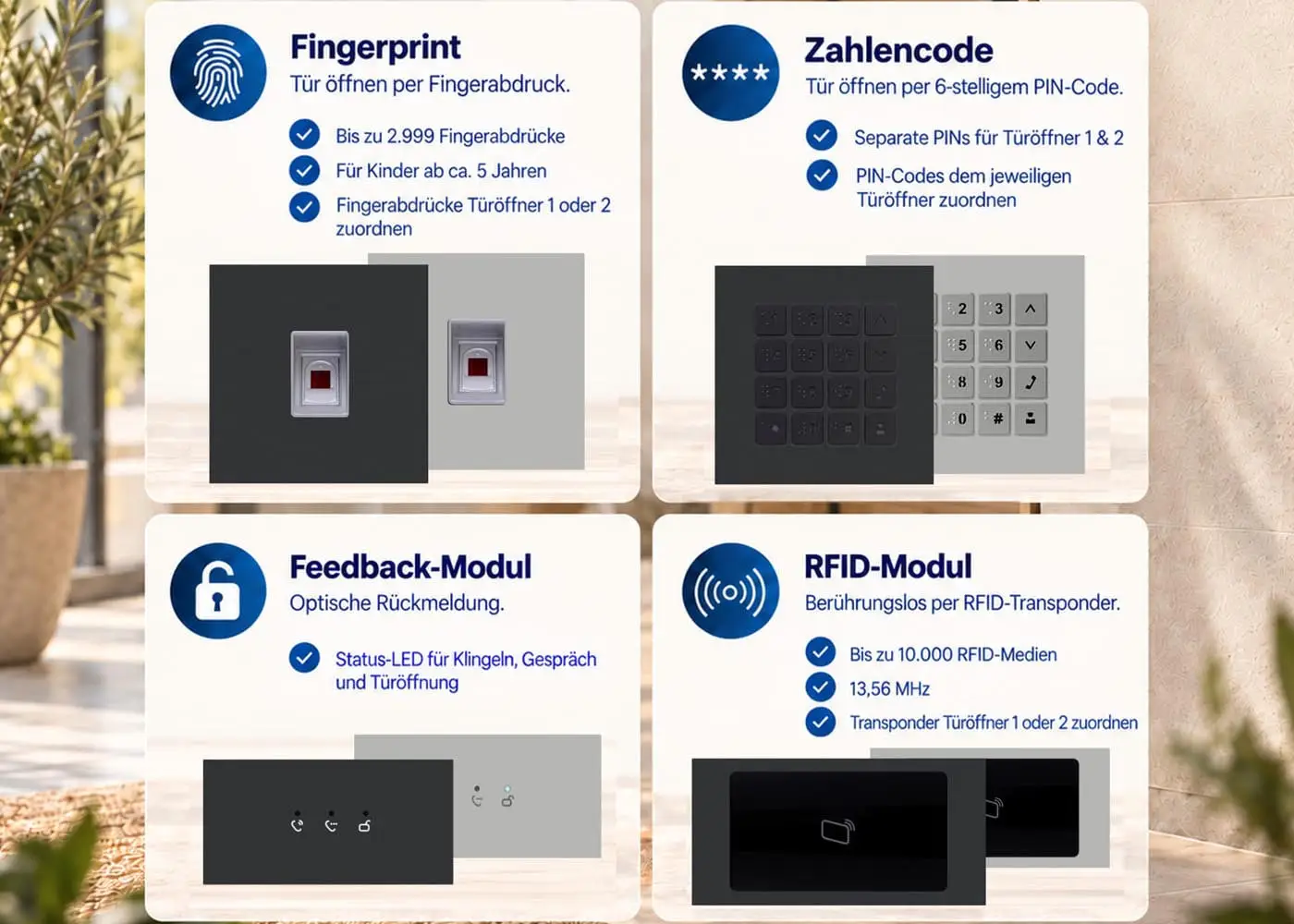

Goliath Premium Module Fingerprint, Zahlencode, RFID und Feedback in Silber und Anthrazit

Ausstattung nach Auswahl

So möchten Sie nach Hause kommen.

Je nach gewähltem Set öffnen Sie Ihre Tür per Fingerabdruck, Zahlencode oder RFID. Das Feedback-Modul zeigt den Status von Klingelruf, Gespräch und Türöffnung.

Fingerprint: Fingerabdrücke berechtigter Personen verwalten.
Zahlencode: Zutritt über die Tastatur der Außenstation.
RFID: Kontaktlos öffnen mit einem passenden Transponder.
Feedback: Optische Rückmeldung für Besucher.

Die Abbildung zeigt Ausstattungsoptionen. Nur die Module der ausgewählten Variante gehören zum Set; zusätzliche Module benötigen einen passenden Rahmen.

IHR SET - Lieferumfang

Was gehört zu Ihrem Premium 2-Draht-Set?

Komponenten des Premium 2-Draht-Sets

Außenstation für 9 Familien mit gewählten Modulen und passendem Rahmen
Montagedose entsprechend Ihrer Auswahl
Innenmonitore in gewählter Anzahl und Farbe
IP-BUS-Modul / BUS-Verteiler mit 48-V-Trafo
Bei RFID-Ausstattung: 9× RFID-Transponder – einer je Klingeltaste

Maßgeblich sind die ausgewählte Ausführung und die zugehörigen Produktangaben. Kabel, Türöffner und dessen Spannungsversorgung passend zur Installation planen. Ob eine Micro-SD-Karte enthalten ist, entnehmen Sie den Angaben der gewählten Variante.

Ein Goliath-Set auspacken.

Das Video zeigt das Auspacken eines Goliath-Sets als Beispiel. Komponenten und Stückzahlen Ihres Premium 2-Draht-Sets richten sich nach Ihrer ausgewählten Variante.

Technik im Überblick

Die Details für Ihre Planung.

Außenstation und System
Verbindung	2-Draht-BUS
Kamera	2 MP, Full-HD
Nachtsicht	Infrarot
Außenstation	Modular mit 9 Klingeltasten
Montage	Aufputz oder Unterputz entsprechend der ausgewählten Ausführung
Versorgung	Über passenden BUS-Verteiler mit 48-V-Trafo
Türöffner	Schaltkontakt und eigene, passende Spannungsversorgung gemäß Anschlussplan

Innenmonitor und Speicher

Diese 2-Draht-Sets verwenden 7-Zoll-Innenmonitore.

7-Zoll-Ausführung: Steckplatz für eine Micro-SD-Karte

Aufnahmefunktionen und geeignete Speicherkapazität richten sich nach der Anleitung des gewählten Monitors. Kompatible IP-Kameras lassen sich nach Geräte- und Netzwerkkonfiguration einbinden.

Anschluss & Bedienung

Gut vorbereitet für den Einbau.

Montage · 2-Draht-BUS

Montieren. Verbinden. Einrichten.

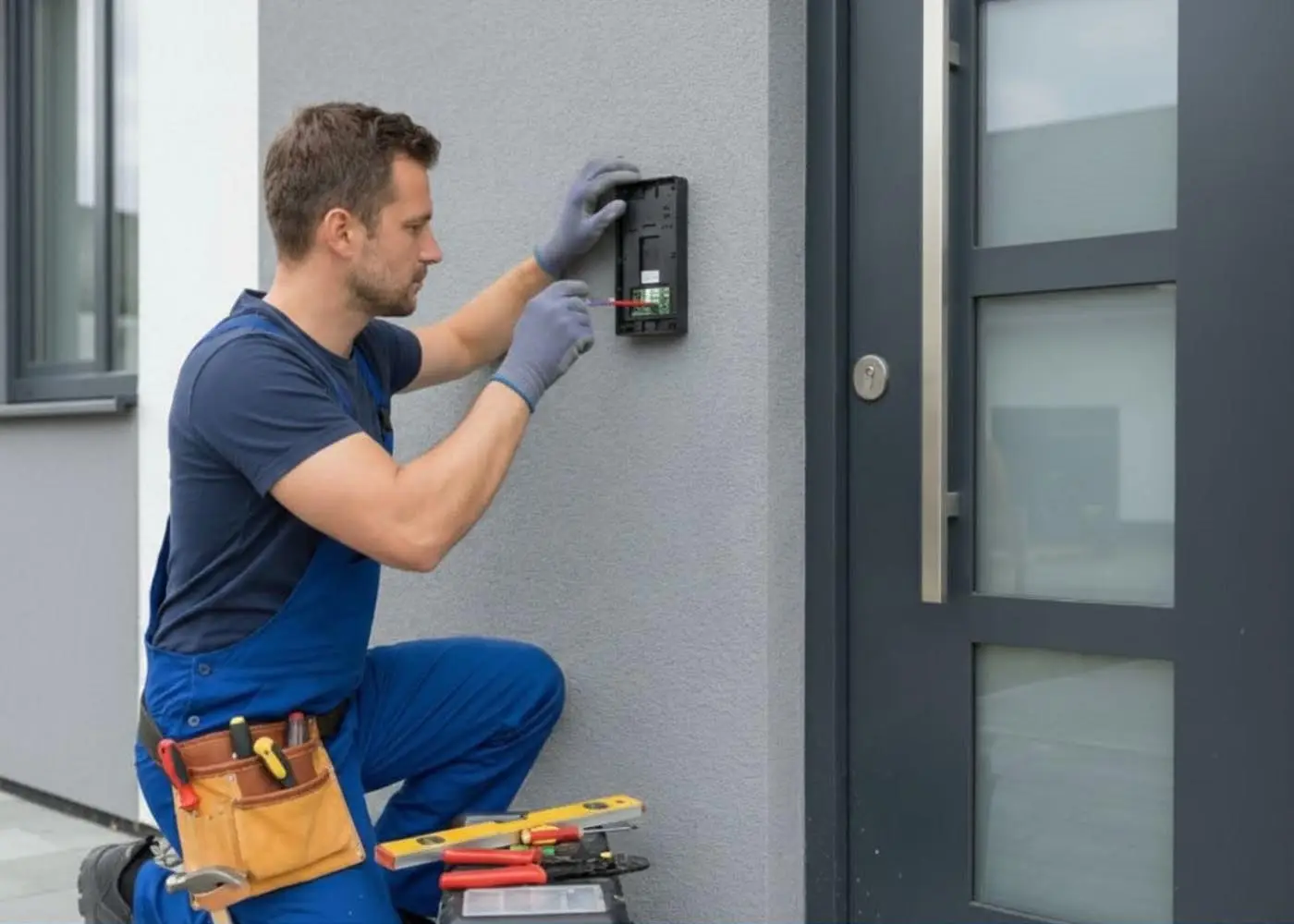

Monteur befestigt die Außenstation einer Goliath Video-Türsprechanlage neben einer Haustür

Ihr Premium 2-Draht-Set wird vorkonfiguriert geliefert. So bereiten Sie den Anschluss vor:

Kamera ausrichten: Empfohlene Montagehöhe: 145–165 cm über dem Boden, gemessen bis zur Kameralinse. Kamerabild am Montageort und Maße der gewählten Montagedose vor dem Einbau prüfen.
Leitungen prüfen: Innenmonitore und Außenstation über geeignete zweiadrige Leitungen mit 0,8 mm Aderdurchmesser mit dem BUS-Verteiler verbinden. Leitungstyp, Länge und Verteilung gemäß Anschlussplan prüfen; bestehende Klingelleitungen müssen dafür geeignet sein.
Versorgung herstellen: BUS-Verteiler mit dem zugehörigen 48-V-Trafo versorgen. Die Stationen erhalten Daten und Versorgung über die BUS-Leitung.
Vorkonfiguriert anschließen: Die Anlage wird bereits eingerichtet geliefert – anschließen und loslegen. Nach fachgerechtem Anschluss stehen Klingelruf, Videogespräch und die Bedienung des angeschlossenen Türöffners bereit. Für App-Fernzugriff den BUS-Verteiler mit Router und Internet verbinden und die App gemäß Anleitung einrichten.

Die Leitungsplanung richtet sich nach Gebäude und ausgewählten Komponenten. Verwenden Sie die Anschlussunterlagen Ihrer Geräte.

Türöffner richtig anschließen

Für einen angeschlossenen Türöffner zusätzlich eine zweiadrige Leitung zwischen Außenstation und Türöffner gemäß Anschlussplan vorsehen. Der potenzialfreie Kontakt NO / COM schaltet den Türöffner und ersetzt dessen Spannungsversorgung nicht.

Der Türöffner benötigt eine eigene, passende Spannungsversorgung. Häufig sind 12 V vorgesehen; die erforderliche Spannung und Stromart (AC/DC) beim Türöffner-Hersteller prüfen.

Ein zweiter Türöffner an derselben Außenstation erfordert die passende Erweiterung und Einrichtung, beispielsweise das Sicherheitsmodul AV-VTZ16. Es gehört nicht automatisch zum Set.
